Bộ điều khiển màn hình Đèn LED 4K VX10 VX10
Đặc trưng
Đầu vào
- Cổng đầu vào video
-1 × HDMI2.0
-1 × HDMI1.4 (IN & LO0P)
-1 × DVI (IN & L00P)
-1 × DVI
-1 × 3G-SDI (IN & LO0P)
-1 × 10g cổng sợi (sợi1)
- Lên đến 4096x2160@60Hz đầu vào.
- Hỗ trợ tín hiệu video 8 bit/10 bit.
- Cổng HDMI2.0 hỗ trợ tiêu chuẩn HDCP2.2 và tương thích với tiêu chuẩn HDCP1.4.
- Các cổng HDMI1.4 và DVI hỗ trợ tiêu chuẩn HDCP1.4.
- Tốc độ khung hình 23,98Hz đến 240Hz
Đầu ra
- Các cổng mạng 10 × Gigabit.
-Maximum công suất tải 6,5 triệu pixel, với chiều rộng lên tới 16.384 pixel
và 8.192 pixel chiều cao.
- 2 × 10 cổng sợi Gigabit.
-Fiber1 sao chép các cổng 10 × Ethernet.
-Fiber2 Bản sao/bản sao lưu 10 × Cổng Ethernet.
- Cổng sợi hỗ trợ đầu ra vòng video
-Support lên đến 1 × 4K × 1K@60Hzor 2 × 2K × 1K@60Hz Nguồn.
- 1 × HDMI1.3 khi xem trước hoặc cổng đầu ra video.
- Tốc độ khung hình 23,98Hz đến 240Hz.
- Hỗ trợ cả dự phòng cổng Ethernet và dự phòng điều khiển.
Xử lý video
- Hỗ trợ xử lý video 8 bit và 10 bit.
- Tín hiệu video cắt xén, chuyển đổi và tỷ lệ cấp phát sóng.
- Hỗ trợ hiển thị 3 × Lớp, cũng như điều chỉnh kích thước và vị trí độc lập của các lớp.
- Không có độ trễ có thể đạt được trong chế độ bỏ qua.
- Hỗ trợ hiển thị HDR.
- Hỗ trợ Genlock và Loop thông qua.
Điều chỉnh màu sắc
- Hỗ trợ điều chỉnh hình ảnh Điều chỉnh màu sắc, độ bão hòa, độ tương phản và độ sáng của đầu ra.
- Điều chỉnh độ sáng: Hỗ trợ điều chỉnh độ sáng của các nhóm cổng Ethernet.
- Điều chỉnh nhiệt độ màu: Hỗ trợ điều chỉnh nhiệt độ màu chính xác và thành phần RGB riêng lẻ.
Âm thanh Đầu vào/đầu ra
- Cổng HDMI hỗ trợ đầu vào âm thanh.
- Hỗ trợ đầu ra âm thanh thông qua thẻ đa chức năng.
3 chế độ làm việc
- Bộ xử lý video
- Bộ thu phát sợi quang
- Đường vòng
Thiết bị điều khiển
- Cổng USB để kiểm soát và xếp tầng.
- Giao thức truyền thông nối tiếp rs232.
- Cổng LAN cho điều khiển TCP/IP.
Vẻ bề ngoài

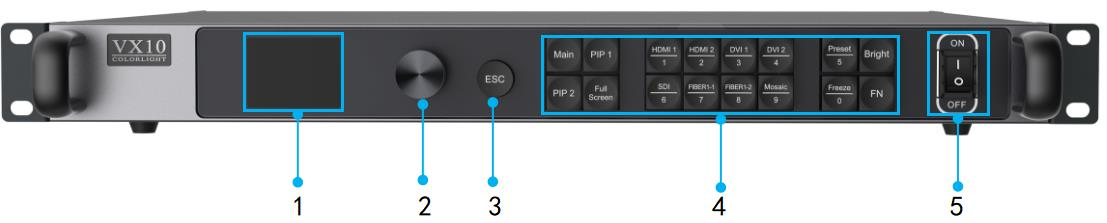

Bảng điều khiển phía trước
| KHÔNG. | LTEM | Sự miêu tả |
| 1 | LCD | Hiển thị menu hoạt động và thông tin hệ thống. |
|
2 | Nhô lên | · Nhấn để nhập menu phụ hoặc xác nhận lựa chọn.· Xoay để chọn Mục menu hoặc Tune tham số. |
| 3 | THOÁT | Thoát giao diện hiện tại |
|
4 |
Chức năng nút | · Main/PIP1/PIP2: Mở/Đóng lớp và Lớp hiển thịtrạng thái. · Màn hình đầy đủ: Bật tự động mở rộng màn hình đầy đủ. · HDMI1/HDMI2/DVI1/DVI2/SDI/Sợi 1-1/sợi 1-2/ Khảm: Chuyển sang tín hiệu tương ứng. · Đặt trước: Chọn một cài đặt trước. · Sáng: điều chỉnh độ sáng. · Đóng băng: đóng băng khung hiện tại của hình ảnh đầu ra · FN: nút chức năng có thể tùy chỉnh. |
|
5 | Quyền lực Công tắc | Bật/tắt nguồn. |
*Hình minh họa chỉ để tham khảo. Vì sự xuất hiện của thiết bị có thể thay đổi do quy trình sản xuất khác nhau, vui lòng tham khảo sản phẩm thực tế.

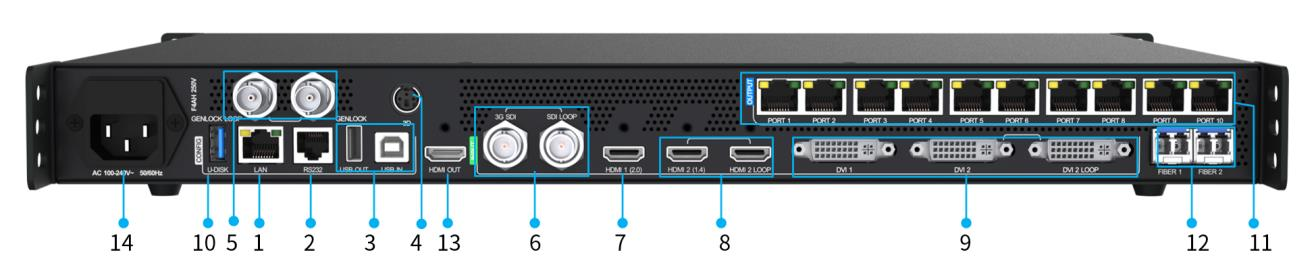

Bảng điều khiển phía sau
| Điều khiển | ||
| 1 | LAN | · Cổng RJ45 để truy cập mạng khu vực địa phương. |
| 2 | RS232 | · Cổng RJ11 (6P6C)*để kết nối với điều khiển trung tâm. |
| 3 | USB trong | · Cổng USB2.0 Loại B; Hỗ trợ Cấp mục và Kết nốivới PC cho cấu hình tham số. |
| USB ra | · USB2.0 Loại A cổng cho đầu ra xếp tầng. | |
| Cổng 3D | ||
| 4 | 3d* | Tín hiệu đồng bộ hóa 3D đầu ra (tùy chọn, làm việc với kính 3D hoạt động). |
| Genlock | ||
| 5 | Genlock | · Cổng 1 × BNC, nam, cho đầu vào của đồng bộ hóa bên ngoàinguồn.· Hỗ trợ đồng bộ hóa cấp độ hai cấp và ba cấp độ· Hỗ trợ 23,98 ~ 60Hz tốc độ khung hình. |
| GenlockVòng lặp | · Cổng 1 × BNC, nam.· Loop ra tín hiệu đồng bộ hóa genlock. | |
| Đầu vào | ||
| 6 | 3G SDI Vòng lặp SDI | · Đầu vào 1 × SDI, đầu ra vòng lặp hỗ trợ.· Hỗ trợ ST-424 (3G), ST-292 (HD) và Video tiêu chuẩn ST-259 (SD)Nguồn đầu vào.· Độ phân giải tối đa: 1920 × 1080@60Hz · Hỗ trợ hiển thị de-interlated. · Không hỗ trợ cài đặt EDID. |
| 7 | HDMI1 (2.0) | · Đầu vào 1 × HDMI2.0, tương thích ngược với HDMI1.4 vàHDMI1.3.· Độ phân giải tối đa: 4096 × 2160@60Hz, Độ phân giải tối thiểu: 800× 600@60Hz, Đồng hồ pixel tối đa: 600 MHz · Độ phân giải tùy chỉnh: |
| -Maximum Width: 8192 (8192 × 1080@60Hz).-Maximum Chiều cao: 8192 (1080 × 8192@60Hz).· Hỗ trợ cài đặt EDID độc lập.· Hỗ trợ tiêu chuẩn HDCP2.2 và tương thích với HDCP1.4 tiêu chuẩn. · Hỗ trợ HDR · Hỗ trợ đầu vào âm thanh. · Không hỗ trợ đầu vào tín hiệu xen kẽ. | ||
|
8 |
HDMI 2 (1.4) Vòng lặp HDMI 2 | · Đầu vào 1 × HDMI1.4, đầu ra LO0P hỗ trợ HDMI2.· Độ phân giải tối đa: 4096 × 1080@60Hz/4096 × 2160@30Hz, Độ phân giải đầu vào tối thiểu: 800 × 600@60Hz.· Độ phân giải tùy chỉnh:-Maximum Width: 4096 (4096 × 1080@60Hz). -Maximum Chiều cao: 4096 (1080 × 4096@60Hz). Hỗ trợ cài đặt EDID độc lập. · Hỗ trợ HDCP1.4 · Hỗ trợ đầu vào âm thanh. · Không hỗ trợ HDR. · Không hỗ trợ đầu vào tín hiệu xen kẽ. |
|
9 |
DVI 1 DVI 2 Vòng lặp DVI 2 | · Đầu vào 2 × DVL; đầu ra vòng lặp hỗ trợ DVI2· Độ phân giải tối đa: 4096 × 1080@60Hz/4096 × 2160@30Hz,Độ phân giải tối thiểu: 800 × 600@60Hz.· Độ phân giải tùy chỉnh: -Maximum Width: 4096 (4096 × 1080@60Hz). -Maximum Chiều cao: 4096 (1080 × 4096@60Hz). · Hỗ trợ HDCP1.4. · Hỗ trợ cài đặt EDID độc lập. · Không hỗ trợ đầu vào âm thanh. · Không hỗ trợ HDR. · Không hỗ trợ đầu vào tín hiệu xen kẽ. |
| 10 | U-Disk | · Cổng ổ USB; Cấu hình tham số thẻ nhận hỗ trợ. |
| Đầu ra | ||
|
11 |
Cổng 1-10 | Các cổng Ethernet 10 × 1g.· Khả năng tải tổng thể, 6,5 triệu pixel:-Up đến 16.384 pixel chiều rộng và chiều cao 8.192 pixel.-8bit@60Hz: 6,5 triệu pixel; 10 bit@60Hz: 4,9 triệu pixel. -8bit@120Hz: 3,25 triệu pixel; 10 bit@120Hz: 2,45 triệu pixel. -8bit@240Hz: 1,62 triệu pixel; 10 bit@240Hz: 1,22 triệu pixel. · Công suất tải trên mỗi cổng, 650.000 pixel; -8bit@60Hz: 650.000 pixel; 10bit@60Hz: 490.000 pixel. -8bit@120Hz: 320.000 pixel; 10bit@120Hz: 240.000 pixel. -8bit@240Hz: 160.000 pixel; 10bit@240Hz: 120.000 pixel. · Khoảng cách giao tiếp: Cáp tối đa được đề xuất (CAT5E) Chiều dài chạy là 100 mét. · Hỗ trợ dự phòng. |
|
12 |
Sợi 1-2 | · Cổng sợi 2 × 10g (mô -đun quang 10g SFP+tùy chọn. Khoảng cách truyền tải phụ thuộc vào thông số kỹ thuật mô -đun quang). · Sợi1: Cổng sợi tự động, cho đầu vào hoặc đầu ra. -Khen bộ thu phát sợi quang là thiết bị được kết nối, Cổng sợi hoạt động như một cổng đầu ra -Khi các cổng 10 × Ethernet và sợi L đều được kết nối, các cổng Ethernet 10 × hoạt động bình thường trong khi liều Fiber1 không công việc -Khi Fiber1 không được kết nối trong khi các cổng Ethernet 10 × được kết nối, các cổng Ethernet 10 × hoạt động bình thường. -Khi cổng sợi của bộ xử lý vide là thiết bị Kết nối, cổng sợi hoạt động cổng đầu vào Asan. -Fiber L hỗ trợ lên tới 1 × 4K × 1K@60Hz OR2 × 2K ×1K@60Hz Nguồn đầu vào nguồn. · Fiber2: Chỉ dành cho đầu ra. -1 ~ 10 Cổng Ethernet: Truyền dữ liệu từ các cổng Ethernet lên đến 10 × Trong chế độ sao chép hoặc sao lưu). Đầu ra -Video Loop: Hỗ trợ tối đa 1 × 4K × 1K@60Hz OR2 × 2K × Nguồn video 1K@60Hz. -Optional Vòng đầu ra Video Nguồn: SDI, HDMI1 (2.0), HDMI2, DVI1 DVI2, Fiber1-1, Fiber1-2. |
| 13 | HDMI ra | · Cổng 1 × HDMI1.3 · Hỗ trợ xem trước đầu ra hoặc đầu ra video; đầu ra video hỗ trợ Nghị quyết khác nhau. |
| Quyền lực | ||
| 14 | AC100-240V | Cổng cho đầu vào điện; 100-240V; 50/60Hz; với cầu chì tích hợp. |
*Hình minh họa chỉ để tham khảo. Vì sự xuất hiện của thiết bị có thể thay đổi do quy trình sản xuất khác nhau, vui lòng tham khảo sản phẩm thực tế.

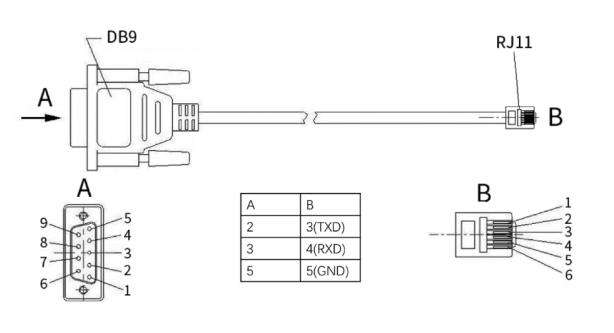

*Sơ đồ của RJ11 (6P6C) cho cáp DB9 được hiển thị như sau:
Định dạng tín hiệu
| 3G-SDI | |||||
| Đầu vào | Màu sắc không gian | Mẫu ing | Màu sắc Độ sâu | Max.Resolution | Khung tỷ lệ |
| 3G | Ycbcr | 4: 2: 2 | 8/10 bit | 1920 × 1080@60Hz | 50,59,94,60 |
| Ycbcr | 4: 2: 2 | 8/10 bit | 1280 × 720@60Hz | 23,98,24,25,29,97,30,50,59,94,60 | |
| HD | Ycbcr | 4: 2: 2 | 8/10 bit | 1920 × 1080@60Hz | 50,59,94,60 |
| Ycbcr | 4: 2: 2 | 8/10 bit | 1280 × 720@60Hz | 23,98,24,25,29,97,30,50,59,94,60 | |
| SD | Ycbcr | 4: 2: 2 | 8/10BT | 720 × 576@60Hz | 50 |
| Ycbcr | 4: 2: 2 | 8/10 bit | 720 × 480@60Hz | 59,94 | |
| HDMI2.0 | |||||
| Đầu vào | Màu sắc không gian | Mẫu ing | Màu sắc Độ sâu | Max.Resolution | Khung tỷ lệ |
| 4K | Ycbcr | 4: 2: 2 | 8/10 bit | 4096 × 2160@60Hz | 23,98,30,50,59,94,60 |
| YCBCR/RGB | 4: 4: 4 | 8 bit | 4096 × 2160@60Hz | ||
| YCBCR/RGB | 4: 4: 4 | 10 bit | 4096 × 2160@30Hz | ||
| 2K | Ycbcr | 4: 2: 2 | 8/10 bit | 1920 × 1200@60Hz | 23,97,24,30,50,59,94,60,100.120.144 |
| YCBCR/RGB | 4: 4: 4 | 8 bit | 1920 × 1200@60Hz | ||
| YCBCR/RGB | 4: 4: 4 | 10 bit | 1920 × 1200@30Hz | ||
| HD | Ycbcr | 4: 2: 2 | 8/10 bit | 1280 × 1200@60Hz | 23,97,24,30,50,59,94,60,100,120,144,240 |
| YCBCR/RGB | 4: 4: 4 | 8/10 bit | 1280 × 1200@30Hz | ||
| HDMI1.4 | |||||
| Đầu vào | Màu sắc không gian | Mẫu ing | Màu sắc Độ sâu | Max.Resolution | Khung tỷ lệ |
| 4K | Ycbcr | 4: 2: 2 | 8 bit | 4096 × 1080@60Hz | 23,98,24,25,29,97,30,50,59,94,60 |
| YCBCR/RGB | 4: 4: 4 | 8 bit | |||
| 2K | Ycbcr | 4: 2: 2 | 8 bit | 1920 × 1200@60Hz | 23,97,24,30,50,59,94,60 |
| YCBCR/RGB | 4: 4: 4 | 8 bit | 1920 × 1200@60Hz | ||
| HD | Ycbcr | 4: 2: 2 | 8 bit | 1280 × 1200@60Hz | 23,97,24,30,50,59,94,60,1 00,120,144,240 |
| YCBCR/RGB | 4: 4: 4 | 8 bit | 1280 × 1200@60Hz | ||
| DVI | |||||
| Đầu vào | Màu sắc Không gian | Mẫu ing | Màu sắc Độ sâu | Max.Resolution | Khung tỷ lệ |
| 4K | RGB | 4: 4: 4 | 8 bit | 4096 × 1080@60Hz | 23,98,24,25,29,97,30,50,59,94,60 |
| 2K | RGB | 4: 4: 4 | 8 bit | 1920 × 1200@60Hz | 23,98,24,25,29,97,30,50,59,94,60 |
| HD | RGB | 4: 4: 4 | 8 bit | 1280 × 1200@60Hz | 23,97,24,30,50,59,94,60100,120,144,240 |
| Chỉ một phần của các nghị quyết thông thường được liệt kê ở trên. | |||||
Tham số
| Kích thước (W × h × d) | |
| Thiết bị | 482,6mm (19,0 ") × 44.0mm (1.7") × 418,7mm (16,5 "), 1U, không có miếng đệm chân |
| Đóng gói | 550,0mm (21,7 ") × 115,0mm (4,5") × 490mm (19,3 ") |
| Cân nặng | |
| Mạng lưới | 4,8kg (10,58lbs) |
| Điện tham số | |
| Cung cấp điện | AC100-240,50/60Hz |
| Sức mạnh định mức | 75W |
| Hoạt động môi trường | |
| Nhiệt độ | -20 ~ 50 (-4f ~ 122f |
| Độ ẩm | 0%rh-90%rh, không áp dụng |
| Kho môi trường | |
| Nhiệt độ | -30 ~ 80 ℃ (-22 ° F ~ 176 ° F) |
| Độ ẩm | 0%rh-90%rh, không áp dụng |
Ứng dụng

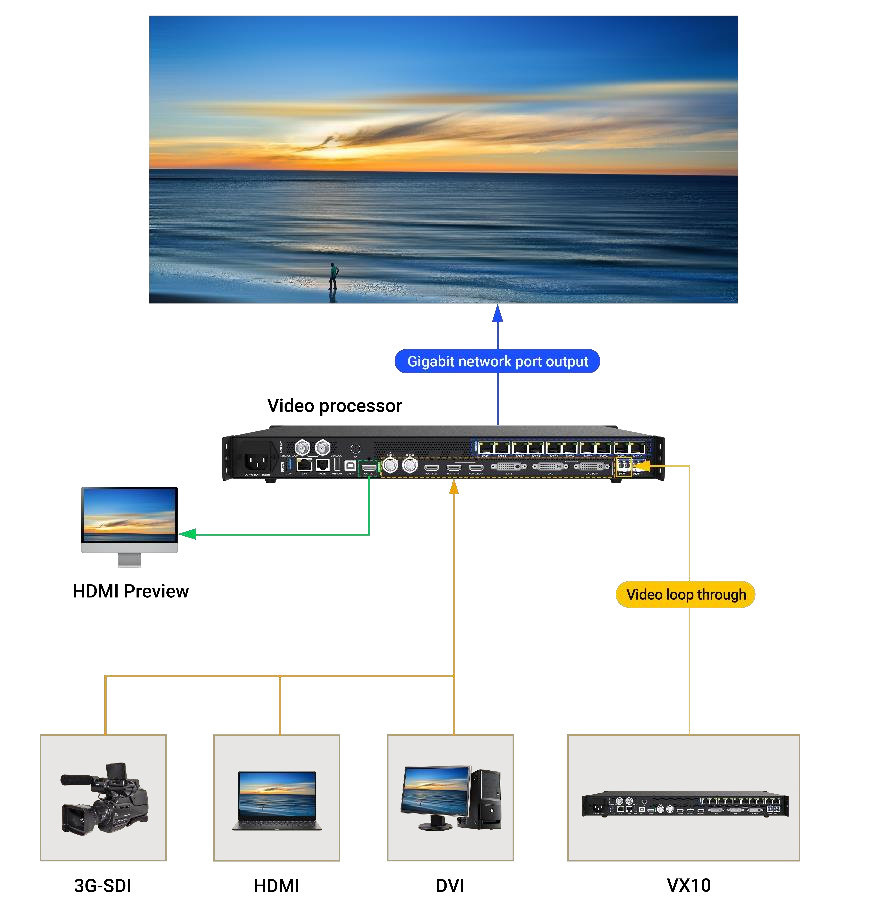

Chế độ bộ xử lý video

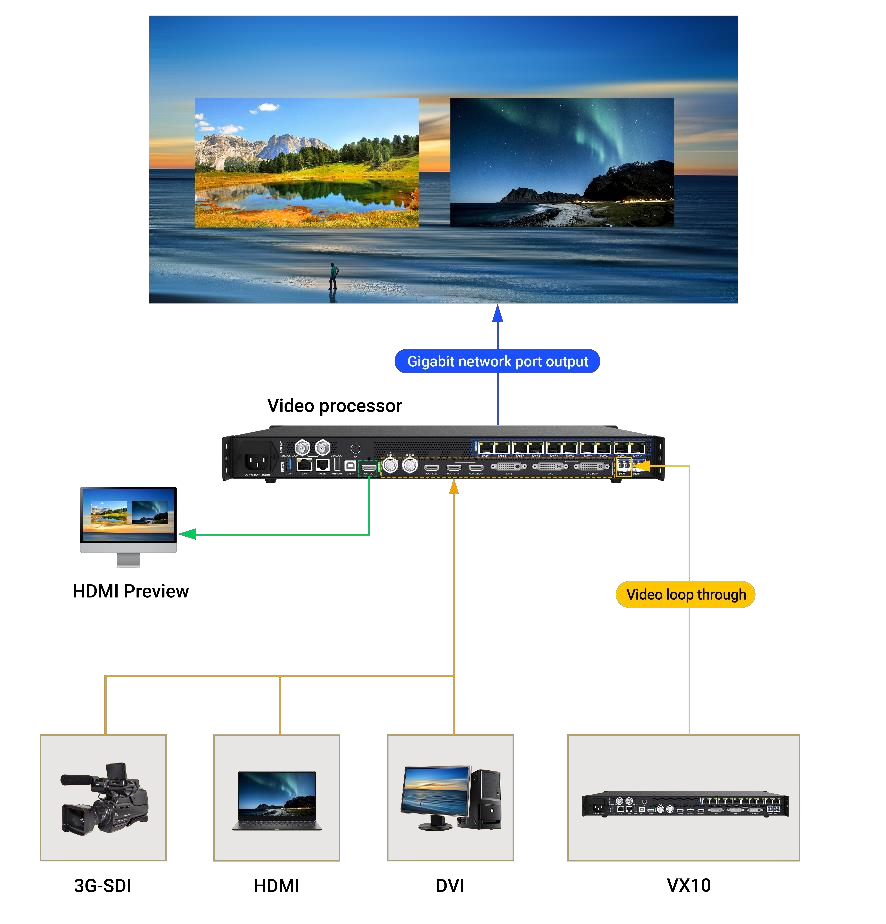

Chế độ bỏ qua

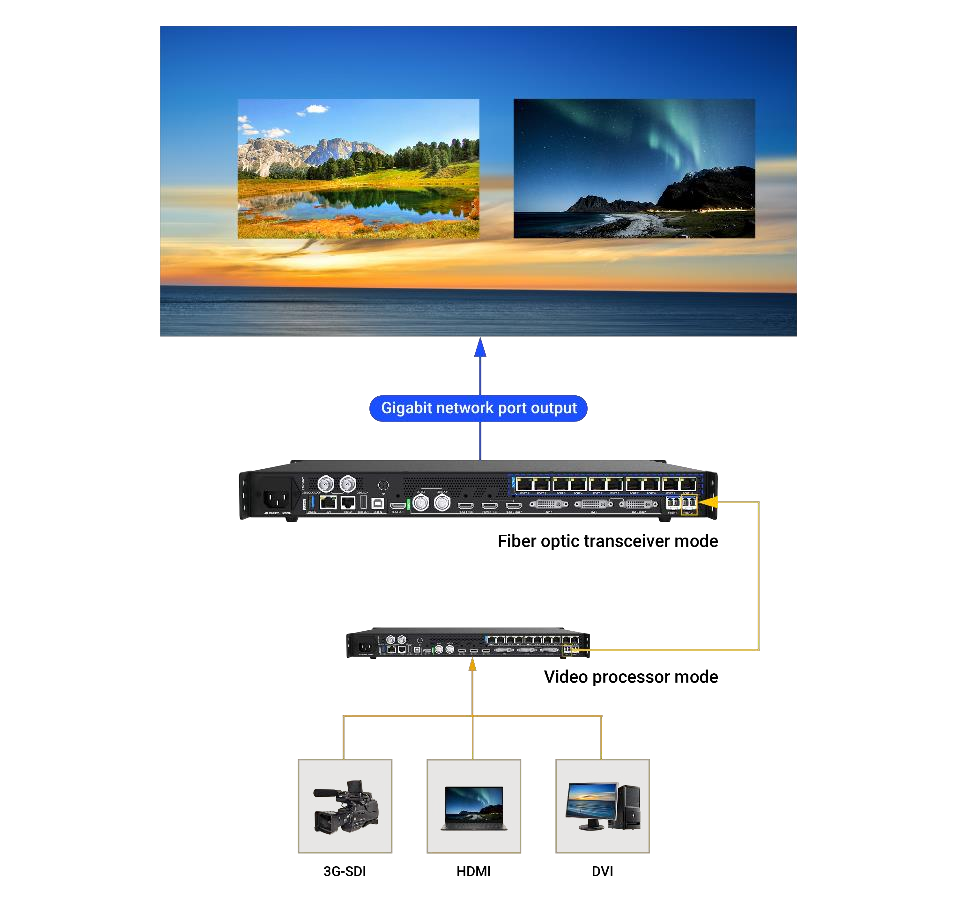

Chế độ thu phát bằng sợi quang

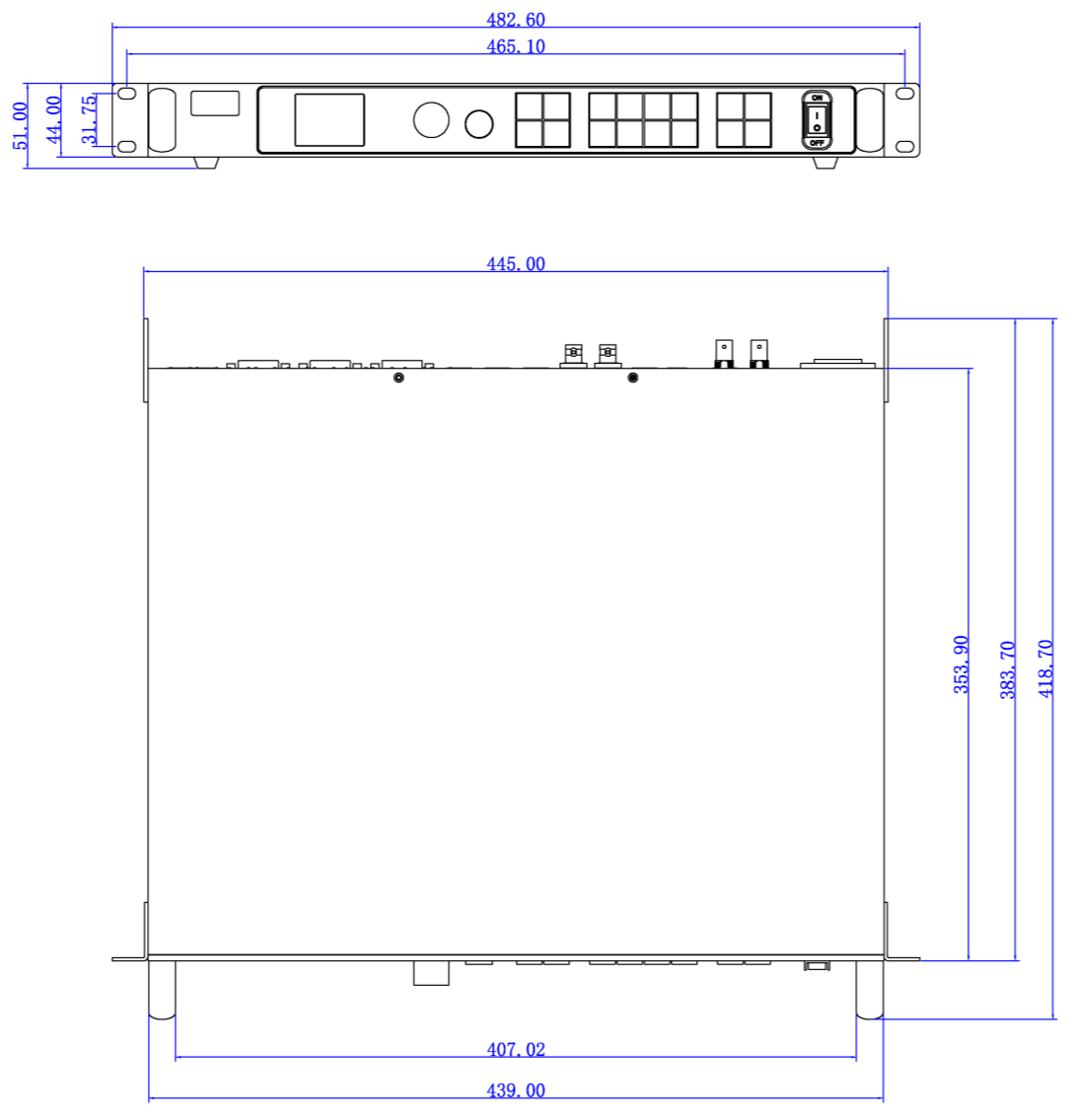

Kích thước tham chiếu
